除了新的汽車處理器、FPGA、連接和數據總線半導體解決方案正投入市場之外,經過 AEC-Q100 認證的硅基時鐘解決方案現在也可用于簡化汽車應用中日益復雜的時鐘樹設計問題。通過將參考時鐘集成到時鐘發生器 IC 中,系統設計人員可以減少故障點,提高系統可靠性,并在抖動性能和頻率靈活性方面獲得顯著優勢(圖 1)。與傳統的石英器件相比,額外的優點包括減少電路板空間面積以及降低解決方案的總成本。

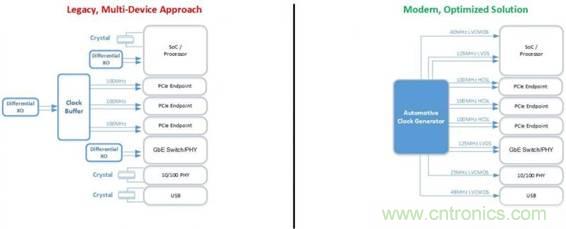

圖 1:時鐘樹實現——傳統的多器件方法 vs 最新的優化解決方案。
汽車時序解決方案的進展
除了可在同一器件上產生分?jǐn)?shù)和整數相關輸出頻率以外,最新一代符合 AEC-Q100 標準的時鐘發生器還配備了完整的全新功能,而能夠幫助簡化汽車電子時序設計——所有這些都是傳統石英晶體或振蕩器解決方案所無法具備的。
在導入 ISO 26262 和 ASIL 的要求之下,安全性一直是所有汽車電子產品設計的首要任務。這些要求也會帶來新的設計挑戰。要在時序設計方面達到系統安全水平的目標,系統設計人員所使用的時鐘發生器應具備冗余的主要和備用參考輸入、健康狀態監測功能,以及可直接與系統安全管理 IC 通信的故障檢測指示器。
過去,汽車電子系統設計者一直不愿意采用時鐘發生器,因?yàn)闈撛诘碾姶泡椛鋯?wèn)題可能無法符合 CISPR25 Class4 或 Class5 的限制要求。擴頻已經成為減少電磁輻射的一種通用做法,但是能夠容許參考時鐘擴頻的頻率和端點數量有限。最近由 Silicon Labs 完成的研究和 CISPR25 測試顯示,使用互補式 LVCMOS 輸出驅動器生成單端時鐘,結合新的布局指南和實踐,可大幅減少時鐘的電磁波輻射,并且在 CISPR25 Class4 和 Class5 的測試上展現出優異的效果。
最新一代符合 AEC-Q100 標準的時鐘發生器也可以實現完全編程,使系統設計人員能夠在幾分鐘之內完全根據一組特定的時鐘樹要求完全定制出一套解決方案,而無需苦等定制器件的開發。如果在產品開發過程中需要更改,則可以通過簡易的軟件或使用 I2C 端口直接在系統內輕松地進行更改。

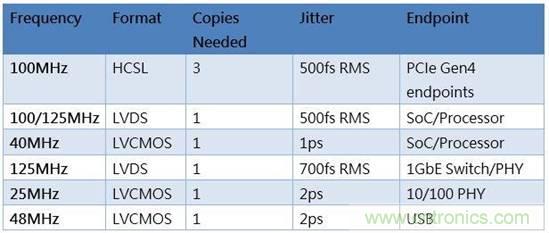

為提高乘客的安全性和體驗,汽車制造商的自動駕駛系統正迅速采用新的網絡、ADAS,以及利用先進的半導體處理器、FPGA、GPU 和以太網交換機 SoC/PHY。這些更高帶寬新平臺的采用,增加了設計的復雜性,同時也增加了對高精度、低抖動、單端和差分參考時鐘的需求。汽車級 AEC-Q100 時鐘發生器的推出,為系統設計人員提供集成式高性能解決方案,能夠?qū)⒄麄€(gè)時鐘樹集成到單個 IC 電路中,與傳統的石英晶體和振蕩器解決方案相比,可提高可靠性和降低系統成本。
