提到逆變器的MPPT，可能部分新手對這個名詞并不十分熟悉，MPPT是逆變器當中“峰值效率”的縮寫，當逆變器的效率達到峰值時就會涉及到峰值效率的問題。那么峰值效率對于逆變器的作用是什么？對逆變器的作用是什么樣的呢？

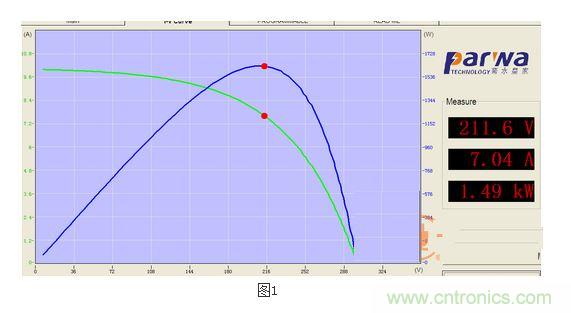

從圖1中可以看出，綠色和藍色的曲線是電池板輸出電壓和電流，為電池板輸出電壓和電流，即I-V曲線（綠色）、P-V曲線（藍色）。如果希望逆變器輸出的功率最大，就需要直流電壓運行在紅點所在的最大點，這個點就是最大功率點。



那么，為什么還要不斷跟蹤呢？因為此曲線隨著光照強度、溫度和遮擋的不同在變化著，最大功率點也就在變化，可能早上最大功率點電壓是560V，中午是520V，下午是550V，所以逆變器需要不斷地尋找這個最大功率點，也就是最大功率點跟蹤了，這樣才能保證全天的電池板能量都能最大化地輸出，不浪費太陽能資源。



假設最大功率點是550V，550V時功率是200W。此時運行在520V時的功率約為190W（具體請參考曲線）。580V時約為185W（具體請參考曲線）。



可以看到，此時發生的功率都沒有550v的功率大。雖然損失了發電量，但不會對系統產生其他影響。



假設MPPT還沒開始跟蹤，這時組件輸出電壓是500V，然后MPPT開始跟蹤之后，就開始通過內部的電路結構調節回路上的電阻，以改變組件輸出電壓，同時改變輸出電流，一直到輸出功率最大（假設是550V最大），此后就不斷得跟蹤，這樣一來也就是說在太陽輻射不變的情況下，組件在550V的輸出電壓情況，輸出功率會比500V時要高，這就是MPPT的作用所在。
