詳解555定時器的3種工作模式及觸發相位控制應用
發布時間:2015-02-17 責任編輯:sherryyu
【導讀】555定時器是一種集成電路芯片,常被用于定時器、脈沖發生器和震蕩電路。555可被作為電路中的延時器件、觸發器或起振元件。通常的555定時器有哪些工作模式呢?在用于觸發相位控制時怎么設計,要注意些什么?
555定時器可工作在三種工作模式下:
單穩態模式:在此模式下,555功能為單次觸發。應用范圍包括定時器,脈沖丟失檢測,反彈跳開關,輕觸開關,分頻器,電容測量,脈沖寬度調制(PWM)等。
無穩態模式:在此模式下,555以振蕩器的方式工作。這一工作模式下的555芯片常被用于頻閃燈、脈沖發生器、邏輯電路時鐘、音調發生器、脈沖位置調制(PPM)等電路中。如果使用熱敏電阻作為定時電阻,555可構成溫度傳感器,其輸出信號的頻率由溫度決定。
雙穩態模式(或稱施密特觸發器模式):在DIS引腳空置且不外接電容的情況下,555的工作方式類似于一個RS觸發器,可用于構成鎖存開關。
在單穩態工作模式下,555定時器作為單次觸發脈沖發生器工作。當觸發輸入電壓降至VCC的1/3時開始輸出脈沖。輸出的脈寬取決于由定時電阻與電容組成的RC網絡的時間常數。當電容電壓升至VCC的2/3時輸出脈沖停止。根據實際需要可通過改變RC網絡的時間常數來調節脈寬。
用555定時器觸發相位控制

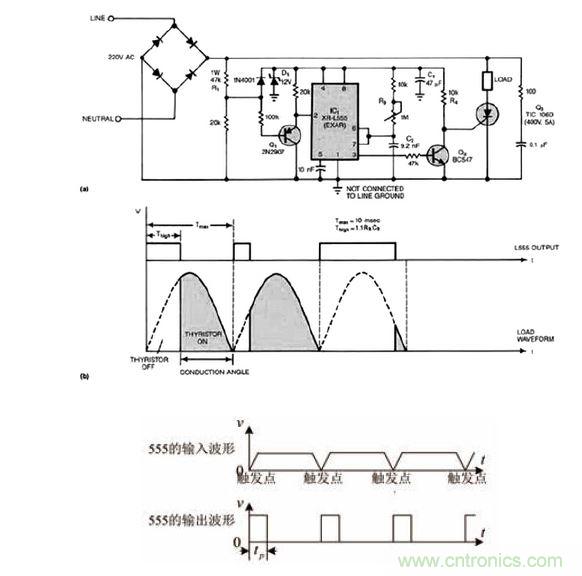

555是一個單穩態觸發器,輸入一個低點位脈沖,則輸出某一寬度的高電位方波脈沖,其方波脈沖寬度與R3C2有如下關系
tp = 1.1 R3C2
12V穩壓管上端的波形(即555輸入端2的波形)如下:

用555定時器觸發相位控制
一旦555輸出端有方波輸出,晶閘管的觸發極就通過晶體管G2接地,而不導通。方波消失后,觸發極為高電位,晶閘管就處于導通狀態。
將R3加大,會使tp增大,導通角變小,負載得到的功率變小。反之負載得到的功率變大。
看來, 應該出去晶體管G1,它在這里不起任何作用。電容器C1(47μF )也應除去,否則555的輸入2端不會有脈沖下降沿出現了。
建議:為了安全,控制電路應與主電路隔離。方法是加入一個適合控制電壓的降壓變壓器,再用4個1N4001取代1N4007。
