電路分享:一款家庭實用逆變器電路設計
發布時間:2014-06-27 責任編輯:sherryyu
【導讀】本文為大家介紹的是一款簡單實用的家庭逆變器電路設計,由逆變橋、控制邏輯和濾波電路組成??蓮V泛使用于空調、家庭影院、電動砂輪、電動工具等家庭場所。有興趣的可以來看看。
實用家庭逆變器電路
逆變器(inverter)是把直流電能(電池、蓄電瓶)轉變成交流電(一般為220v50HZ正弦或方波)。應急電源,一般是把直流電瓶逆變成220V交流的。通俗的講,逆變器是一種將直流電(DC)轉化為交流電(AC)的裝置。它由逆變橋、控制邏輯和濾波電路組成。廣泛適用于空調、家庭影院、電動砂輪、電動工具、縫紉機、DVD、VCD、電腦、電視、洗衣機、抽油煙機、冰箱,錄像機、按摩器、風扇、照明等 。
HB在其次級得到220V左右的交流電,供電視機,電燈等家電應急用。注意BG1,BG2兩只三極管參數應盡量一致,才能得到對稱輸出。BG3,BG4兩只大功率三極管參數也應匹配,同時應加散熱片,以免發熱燒壞管子。

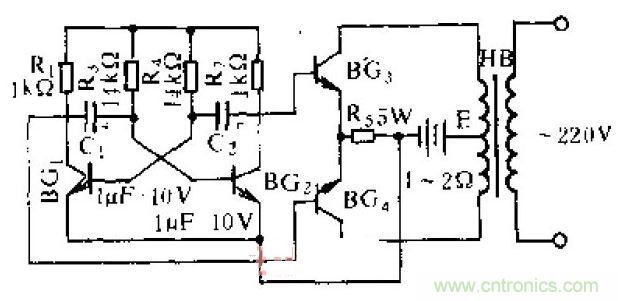

如圖是一張通俗易懂的家庭逆變器電路:
