防盜神器!教你給電動自行車加裝防盜報警器
發布時間:2015-01-12 責任編輯:sherryyu
【導讀】年關了,偷車賊也要有錢過年啊,所以被偷的車子可是越來越多。那么如何為自己的自行車給個安全的保險呢?有救了,一位DIY技術達人手把手教你如何給自己的電動自行車加裝防盜報警器,不怕被盜啦!

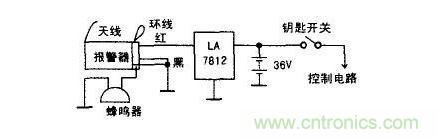

電動自行車被盜令人煩惱,本人把大將軍牌摩托車防盜報警器改裝在電動車上,成本不高,效果不錯.接線如圖所示。
1、改裝
電源電動車蓄電池電壓多為36V,而機動車的蓄電池電壓一般為12V或24V。報警器需要12V電源,故增加一只三端穩壓器LA7812。LA7812可安裝在車體上或其他適當位置,引腳用熱熔膠或玻璃膠固定,濾波電容可以省掉。
2、接線及實驗
報警器有九根引出線,改裝時只用一根紅色和兩根黑色三根線。
如圖1連接好后,按一下遙控器的啟動鍵,蜂鳴器響一聲后進人警戒狀態。首次碰觸震動電動車,蜂鳴器會發出間斷三秒預報警聲(表示該車裝有防盜系統),隨后又進入警戒狀態;連續碰觸震動電動車,蜂鳴器會連續發出刺耳的報警聲(>100分貝,同機動車防盜報警聲,只是電動車沒有連接燈光及啟動熄火電路)。

需要解除防盜時,按一下遙控器的開鎖鍵即可。若上述程序執行正常,即表示改裝成功。
3.注意事項
報警器應安在接線方便、隱蔽、防水的地方。報警器隨機的雙面膠泡沫板應粘貼牢固,便于減震,不可以省。蜂鳴器應當用螺栓連接固定,避免因震動造成的脫落。環形靈敏度調整線不要剪開,這樣靈敏度最高。接收軟天線應拉直,安裝于原車線路套管內或隱蔽的地方。紅色電源線應接至三端穩壓塊LA7812的輸出端上,兩根黑色線并聯至蓄電池負極線路上或車身接地。卸下蓄電池充電時,電動車將失去報警功能。
