【導讀】有人覺得EMI濾波器的插入損耗越高越好，濾波網絡的級數越多越好。但這并不是選擇濾波器的正確方法。除此之外，級數越多的濾波網絡，價格越貴，體積和重量也越大。
如何選擇電源線干擾濾波器？
有的顧客以為EMI濾波器的插入損耗越高越好，濾波網絡的級數越多越好。其實這并不是選擇濾波器的正確方法。此外，級數越多的濾波網絡，價格越貴，體積和重量也越大。其實選擇和評估電源線濾波器的辦法是將其裝到設備上進行試驗。正如上面所提到的濾波器，性能很大程度上取決于設備負載阻抗。而不能單一從阻抗（50Ω）插入損耗數據來推導，它是一項濾波元件阻抗與設備阻抗的復雜函數，其量值及相位在頻率范圍內有變化。濾波器選擇試驗所要求的傳導輻射控制（FCC，VDE）及靈敏性控制的不同性能等級在設備上進行。
是不是全部具有相同電路及元件值的濾波網絡，性能都相同?
全部具有相同電路及元件值的濾波網絡,性能并不一樣。元件值是在某一頻率(通常為1KHz)時指定和測得的,而濾波器的性能是在整個頻率范圍內都需要的，而不僅僅在元件測量時的頻率。元件的結構形式及接入濾波器的方法，對濾波器的性能都是相當重要的。
安裝對濾波器的性能重要嗎？
安裝及接線對濾波器的性能影響較大。電源線濾波器安裝在設備的電源線輸入端。濾波器是高頻信號的障礙，其作用決不能因離散電容耦合電源輸入線與電源輸出線或受保護設備的任何其它導體而失效。
在安裝電源濾波器時，要注意以下幾點：

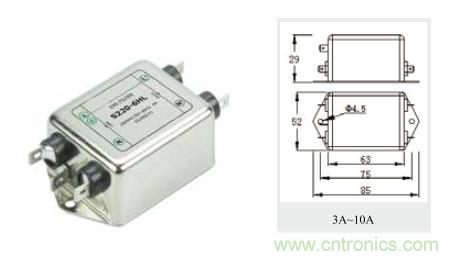

1）電源濾波器的外殼與設備地之間必須有良好的電氣連接。不要把濾波器安裝在絕緣材料板或噴漆表面上，要安裝在金屬機殼上。還要避免使用長接地線，這樣會大大增加接地電感和電阻，從而嚴重降低濾波器的共模抑制性能。比較好的方法是：用金屬螺釘與彈簧（星行）墊圈將濾波器的金屬屏蔽外殼牢牢固定在系統電源入口處的機殼上，或用銅編織麻花接地帶與地點相連。
2）在捆扎設備電纜時，嚴禁將濾波器的輸入輸出電纜捆扎在一起。因?yàn)檫@樣加劇了濾波器輸入輸出之間的電磁耦合，嚴重破壞濾波器對EMI信號的抑制能力。
3）不要將濾波器安裝在設備屏蔽的內部。因?yàn)檫@樣，設備內部電路及元件上的EMI信號會因輻射在濾波器的端引線上生成EMI信號而直接耦合到設備外面去，使設備屏蔽喪失對內部電路和元件產生的EMI輻射的抑制。
4） 建議利用設備原有的屏蔽，將濾波器的輸入輸出端有效的隔離開來，將濾波器輸入輸出端間可能存在的電磁耦合控制到ZUI低程度。
一般濾波器的殼體是接到所保護設備的框架或機殼上，線側導線應保持短小并與負載側導線很好地隔離。理想的隔離系統是壁裝濾波器，帶有進線插座。
