精華:電源常用知識點整理匯總——電容篇
發布時間:2015-06-23 責任編輯:sherry
【導讀】作為從事開關電源研發的工程師,不僅要對各種拓?fù)浣Y(jié)構及變壓器有相應的深入了解,同時需要對電源中的各個器件做深入的了解,那樣才能保證自己研發出來電源系統的高可靠性。本文就先從電源常用電容知識點開始講起!

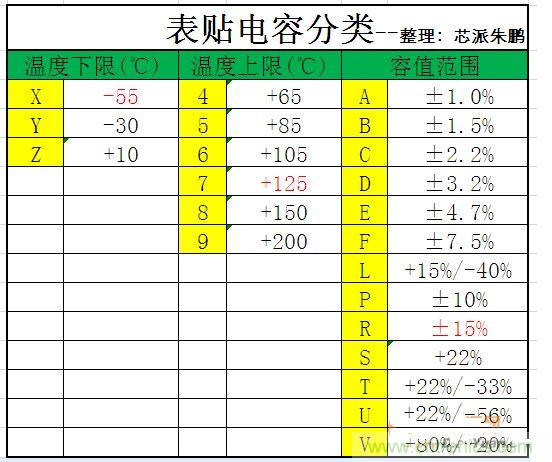

最近計劃發個有關電源器件的帖子,就先從電容開始,先上個圖,回頭慢慢更新。

如上圖我們常用的貼片電容X7R,其在-55至+125度的范圍內,容量變化范圍為±15%。其它類型大家只需查上面的表格就知道了。
作為從事開關電源研發的工程師,不僅要對各種拓?fù)浣Y(jié)構及變壓器有相應的深入了解,同時需要對電源中的各個器件做深入的了解,那樣才能保證自己研發出來電源系統的高可靠性。
電容作為電源中功率存貯的關鍵器件,其壽命直接影響的開關電源的壽命。在這里開個頭,希望大家將自己對電容的理解都寫出了,大家一起進步。
電源中最常用的電容有電解電容、薄膜電容、陶瓷電容、膽電容,有時也會見到滌綸電容、獨石電容,當然貼片算是一大類,到時單獨說吧。
電容在電路中的作用:
1》濾波:濾除線路中的交流成分,使直流電更佳平滑。
2》去耦:在低頻信號的傳遞與放大過程中,為防止前后兩級電路的影響,常采用加裝耦合電容的方法進行預防,一般容量較大,10uF或者更大
3》旁路:旁路電容是為電路中的高頻噪音提供一個低阻抗的泄放通道,保證電路的正常工作,一般容量較小,常取0.1u,0.01u等。
簡單說下電解電容,電解電容我們常會看到兩種標示.
一種是CD***,其中C代表電容,D代表材料,***代表具體的電容序列,這是國標對電容標稱的規定(GB/T 2470-1995 ),目前我們的國產電容大多數采用這種標示方法;
另一種是KM、KF、LL、HP等標示方法。這種沿用日系的標稱方法,目前日系及臺灣、韓國等的電容采用這種標示方式。
各種標示的不同,也覺得了使用場合的不同,如我們電源VCC管腳,一般采用LL的電容,高壓濾波使用KM的電容,電源輸出一般使用KF的電容,這是什么原因呢?歡迎大家來留言,共同探討學習!
后面小編會繼續跟進其他的講解,請工程師朋友們耐心等待!
