選型必備:電源設計選哪種變壓器最好?
發布時間:2015-03-09 責任編輯:sherryyu

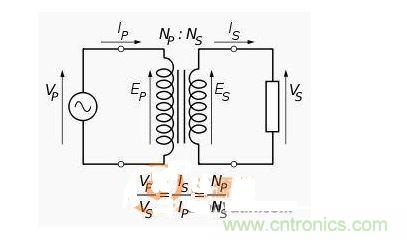

【導讀】變壓器對我們廣大工程師來說肯定都不陌生,它是應用法拉第電磁感應定律而升高或降低電壓的一種裝置。變壓器通常包含兩組或以上的線圈。主要用途是升降交流電的電壓、改變阻抗及分隔電路。要想讓電路達到穩定就要選擇合適的變壓器。下面為你介紹變壓器選用中的幾點問題。
變壓器按用途可以分為:配電變壓器、電力變壓器、全密封變壓器、組合式變壓器、干式變壓器、油浸式變壓器、單相變壓器、電爐變壓器、整流變壓器等。

變壓器的選擇
要想讓電路達到穩定就要選擇合適的變壓器。下面為你介紹變壓器選用中的幾點問題:
一、變壓器的制作中,線圈的機器繞制和手工繞制各有什么優缺點?
機器繞制變壓器的優點是效率高且外觀成形漂亮,但繞制高個子小洞眼的環型變壓器卻比較麻煩,而且在絕緣處理工藝的可靠性方面反不如手工繞制到位。手工繞制可以將變壓器的漏磁做得非常小,其在繞制過程中能針對線圈匝數的布局隨時予以調整,所以真正的Hi–END變壓器一定是純手工繞制,純手工繞制的唯一缺點是效率低、速度慢。
二、環型、EI型、R型、C型幾種電源變壓器哪一種最好?
它們各有其優缺點而不存在誰最好之說,所以嚴格來講哪一種變壓器都可以做得最好。從結構上來講,環型能夠做到漏磁最小,但聲音聽感方面EI型則可以把中頻密度感做得更好一些。單就磁飽和而言,EI型要比環型強,但在效率上則環型又優于EI型。盡管如此,其問題的關鍵還是在于你能不能揚長避短而將它們各自的優點充分發揮出來,而這才是做好變壓器的最根本。
目前的進口放大器中,環型變壓器的應用仍然是主流,這基本說明了一個問題。發燒友對變壓器的評價要客觀公正,你不能拿一個沒做好的東西作參考而說它不好。有人說環型變壓器容易磁飽和,那你為什么不去想辦法把它做到不容易磁飽和?而原本通過技術手段是可以做到這一點的。不下足功夫或者一味地為了省成本,那它當然就容易磁飽和了。同理,只要你認真制作,EI型變壓器的效率也是能做到很高的。
變壓器的品質好壞對聲音的影響很大,因?yàn)樽儔浩鞯膫鬏斈芰颗c鐵芯、線圈密切關聯,其傳遞速率對聲音的影響起決定性作用。像EI型變壓器,人們通常覺得它的中頻比較厚,高頻則比較纖細,為什么呢?因?yàn)樗膫鬏斔俣认鄬Ρ容^慢。而環型呢?低頻比較猛,中高頻則又稍弱一點,為什么?因?yàn)樗鼈鬏斔俣缺容^快,但是如果通過有效的結構改變,你就可以把環型和EI型都做得非常完美,所以關鍵還是要看你怎么做。
不過我們至少可以肯定的是R型變壓器不是太容易做好。用它來做小電流的前級功放和CD唱機電源還可以,如果用來做后級功放的電源,則有比較嚴重的缺陷。因?yàn)镽型變壓器本身的結構形式不太容易改變,而環型和EI型則相對容易通過改變結構來達到靚聲目的。采用R型變壓器制作的功率放大器電源,通常聲音很板結而匱乏靈氣,低頻往往沒有彈跳力而顯得較硬。
