超實用的12V電壓充電器電路設計
發布時間:2014-06-13 責任編輯:sherryyu
【導讀】本文介紹的是一款超實用的12V電壓充電器電路設計圖,該電路設計對于膠體電介質鉛酸蓄電池是個高性能的充電器。能夠迅速地為電池充電,且當電池充滿時,它可迅速地?cái)嚅_充電。還能自動的防止過度充電,是不是超實用?

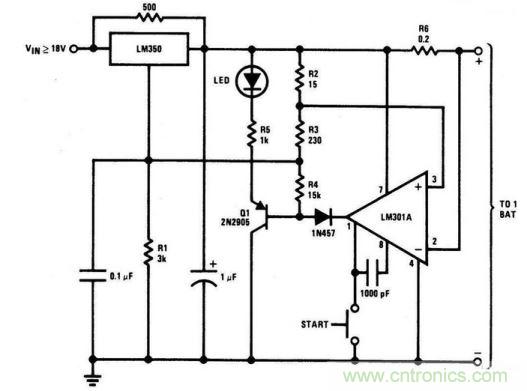

對于膠體電介質鉛酸蓄電池來說,該電路是一個高性能的充電器。該充電器能夠迅速地為電池充電,且當電池充滿時,它可迅速地?cái)嚅_充電。最開始的充電電流限制在2A。隨著電池電流和電壓的增加,當電流增加到150mA時,充電器就會調整至較低的漂浮電壓,以防止過度充電。
