【導讀】在照明電路設過程中，光耦合器是重要的電子元器件。工程師必須牢牢掌握光耦合器的工作原理和結構。HCNR200光耦合器作為低成本、高穩定渡、高線性度的高精度線性光耦，其諸多的優點才能夠滿足光電隔離轉換電路的設計。本文就解析了光耦合器的工作原理。
HCNR200型的線性光耦合器，作為一種高線性度的光耦元件，其本身是由3個光電元件組成，其中LED為高性能的AlGaAs型發光二極管，PDl、PD2是兩個用同種工藝制成從而具有嚴格比例關系的光敏二極管。當LED中流過電流If時，其所發出的光會在PD1和PD2中感應出正比于LED發光強度的光電流IPD1、IPD2，其中If、IPD1、IPD2三者之間滿足以下關系式：
在上圖所提供的三個公式中，參數K1、K2分別為輸入、輸出光電二極管的電流傳輸比，其典型值均為0.5%左右。因為參數If一般在l~20mA之間，所以IPD1、IPD2一般在50uA以下。K3為傳輸增益，當一只HCNR200被制造出來后，其輸出側光電流和輸入側光電流之比就是一個恒定值K3，線性光耦HCNR200的傳輸增益K3約為1±0.15。

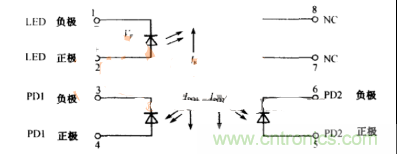

HCNR200內部結構原理圖
HCNR200光耦合器的內部結構原理圖，如上圖所示。從上圖中我們可以很清楚的看到3個光電元件之間的工作聯系。在使用該芯片來完成電路設計時，發光二極管LED與光電二極管PDl組成隔離轉換電路的輸入部分并形成負反饋，用來檢測和穩定發光二極管發光的強度。PD2則構成隔離轉換電路的輸出部分。由于整個電路輸入部分構成負反饋回路，因而只要負反饋通道的LED和PD1關系確定，隔離轉換電路的輸入部分就穩定。又因為PD1與PD2嚴格成比例，則可通過適當?shù)碾娐肥馆敵鲂盘柵c輸入信號有穩定的比例關系。總之，PD1和PD2安裝位置的精確性及兩者嚴格比例關系、負反饋電路的應用以及元件先進的封裝設計保證了HCNR200的高線性度和傳輸增益的高穩定性。
