      熱阻和散熱的基礎知識:傳導中的熱阻

      發布時間:2021-08-04 責任編輯:wenwei

      【導讀】在上一篇文章中,介紹了熱傳遞的三種主要形式:傳導、對流和輻射。從本文開始,我們將介紹每種熱傳遞方式的熱阻。首先從“傳導”中的熱阻開始。下面將具體介紹熱能是如何在物質中通過熱傳導的方式進行轉移的。

      傳導中的熱阻

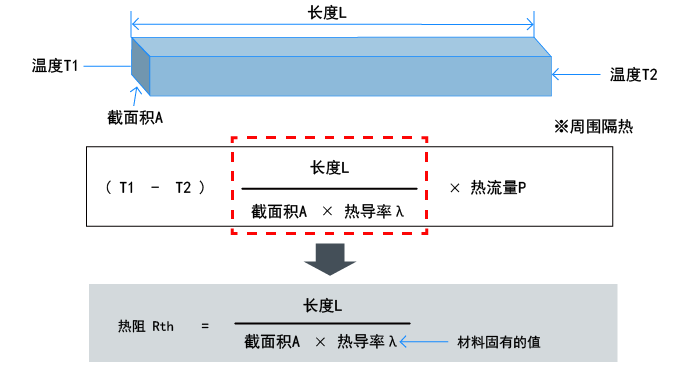

      熱傳導是指物質間、分子間的熱能移動。這種傳導方式的熱阻如下圖和公式所示。

      熱阻和散熱的基礎知識:傳導中的熱阻

      從圖中可以看出,截面積為A、長度為L的物質一端的溫度T1通過傳導變?yōu)闇囟萒2。

      第一個公式表示T1和T2之間的溫度差是用紅色虛線圍起來的項乘以熱流量P得到的值。

      最下面的公式表示用紅色虛線圍起來的項相當于熱阻Rth。

      從上圖和公式中的各個項看,應該可以很容易理解,傳導中的熱阻基本上與導體的薄層電阻思路相同。眾所周知,薄層電阻可以通過用電阻率代替紅色虛線框中的熱導率來計算。正如電阻率對于不同的導體材料具有固有的值一樣,熱導率也是如此。

      從熱阻公式來看,傳導中的熱阻隨著物體截面積的增加或長度的縮短而下降。

      用來求得(T1-T2)的公式,最終變?yōu)闊嶙鑂th × 熱流量P,符合在“什么是熱阻?”一文中提到的“熱歐姆定律”。

      關鍵要點:

      ?關于傳導中的熱阻,其思路與導體的薄層電阻基本相同。
