關鍵性能參數：構建選型基礎
頻率范圍與性能權衡
輸出頻率范圍是選型的起點?，F(xiàn)代頻率器件支持從單音到多倍頻程的廣泛范圍，但工程師需注意：寬帶和高頻能力往往需要以頻率穩定性、頻譜純度和開關速度等關鍵特性作為交換條件。
頻率穩定性：時域與頻域的雙重考量
頻率穩定性涵蓋短期和長期兩個維度。短期穩定性關注相位抖動（時域）和相位噪聲（頻域），相位噪聲通常定義為相對于載波不同偏移頻率處1Hz帶寬內的相對噪聲功率。長期穩定性則關注溫度、負載變化和老化和用ppm值量化的頻率漂移。
頻譜純度與開關速度
頻譜純度通過雜散成分、諧波水平和饋通分量來評估。開關速度（建立時間/鎖定時間）表示頻率切換所需時長，不同應用對此有截然不同的要求。
主流器件類型：特性與適用場景
晶體振蕩器：穩定性的基準
晶體振蕩器（XO）基于壓電諧振原理，頻率范圍覆蓋kHz至數百M(fèi)Hz，Q因子超過10萬，提供極佳的頻率穩定性和低相位噪聲。壓控晶體振蕩器（VCXO）支持小范圍頻率微調，是提供高精度參考時鐘的理想選擇。
壓控振蕩器：靈活性與性能的平衡
VCO基于LC諧振電路，Q因子通常比晶體低三個數量級，但支持更高頻率和更寬調諧范圍。單核VCO在有限頻段內提供低相位噪聲，多頻段VCO通過切換諧振電路實現寬帶操作，但犧牲了切換速度。VCO通常需要配合PLL使用以確保頻率穩定性。
鎖相環與集成頻率合成器
PLL通過比較VCO分頻信號與參考頻率，實時校正頻率漂移。集成VCO的頻率合成器將PLL和VCO整合在單封裝內，大幅簡化系統設計，并通過集成倍頻器、分頻器等擴展頻率覆蓋范圍。

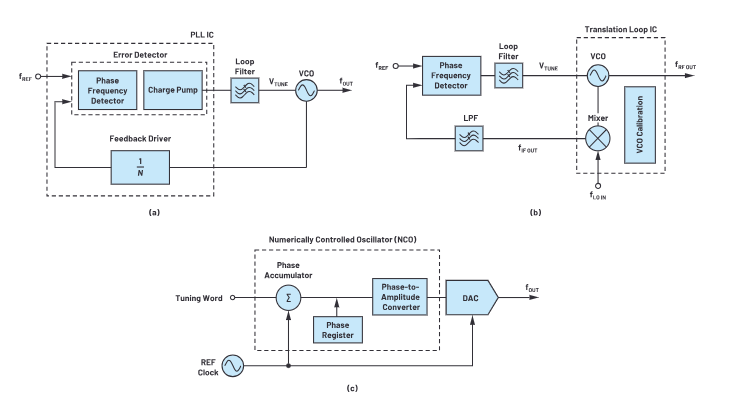

圖1.(a) PLL、(b) 轉換環路、(c) DDS的簡化框圖
轉換環路與直接數字頻率合成
轉換環路采用下變頻混頻架構，實現極低的帶內相位噪聲，適合對抖動敏感的應用。DDS作為全數字方案，提供快速的頻率切換、精細的分辨率和低輸出失真，在需要高頻率捷變性和優異噪聲性能的場景中表現突出。
應用導向的選擇策略
通信系統優先考慮低帶內噪聲以維持EVM指標，頻譜分析儀需要快速鎖定時間支持頻率掃描，高速ADC則依賴低抖動時鐘確保信噪比。理解應用場景的核心需求，是選擇最適頻率產生器件的關鍵。
