揚聲器保護電路設計及元器件選擇
發布時間:2015-03-09 責任編輯:sherryyu
【導讀】本文介紹的是揚聲器保護電路設計,該設計分為左、右通道獨立工作。具體的電路設計看下文詳解,同時小編還為大家分享了該電路的元器件的選擇。

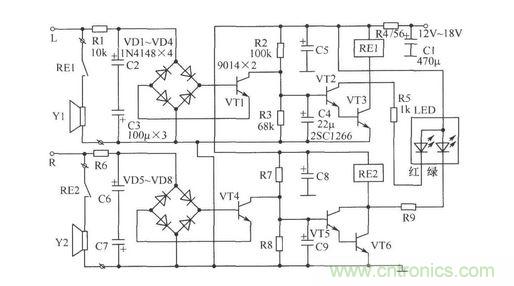

如圖所示為揚聲器保護電路。它設計為左、右通道獨立工作。圖中(以左通道為例)的R2、C4及VT2、VT3組成開機延時電路,以防止開機大電流沖擊揚聲器。
元器件選擇:LED可選用Φ3mm高亮度雙色發光二極管。由于LED的工作電流有大有小,R5、R9的參數可略微調整。與此同時,LED與限流電阻R5、R9因并聯在繼電器RE1、RE2兩端,還可起到抑制反峰電壓,防止擊穿VT2、 VT3和VT5、VT6。C4、C9最好選用低漏電的鉭電容。其他元器件參數如圖所示。
