【導讀】在高速圖像采集模組中，EMI（電磁干擾）一直是工程師面臨的關鍵挑戰。隨著分辨率和幀率的不斷提高，數據傳輸速率已普遍達到數Gbps級別，任何微小的信號失真或電磁泄漏都可能引發圖像噪聲、鏈路不穩定甚至系統崩潰。因此，在完整信號鏈中，連接模組與主板的線纜成為影響EMI性能的關鍵環節。在眾多線材結構中，極細同軸線（Micro Coaxial Cable）憑借其優異的屏蔽特性和信號完整性，已成為高速圖像采集系統中的主流選擇之一。

一、高速圖像模組為何推薦采用極細同軸線？

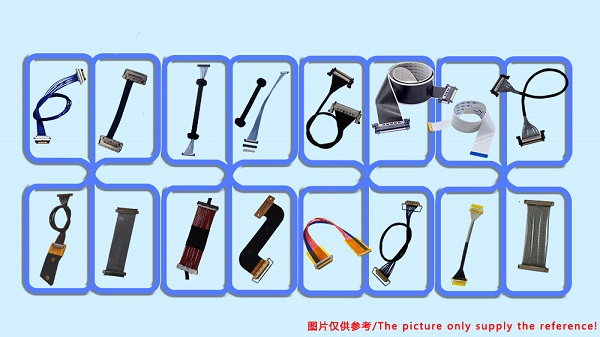

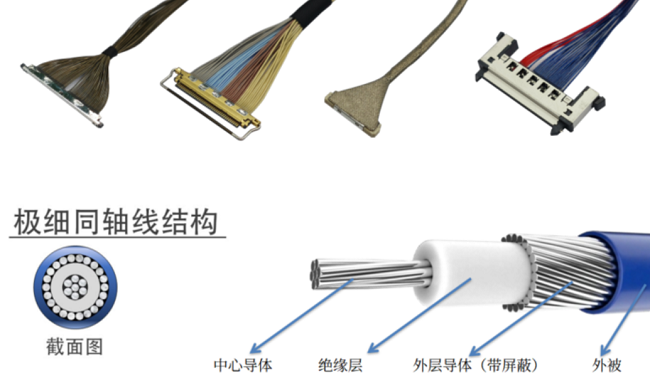

極細同軸線是專為高速差分信號傳輸設計的結構化線纜，其內部由中心導體、絕緣介質、屏蔽層和外護套組成。相較于傳統的FPC或排線，極細同軸線在EMI控制方面具備顯著優勢：
1.1、天然屏蔽結構：每根信號線均帶有獨立屏蔽層，既能有效抵御外部電磁干擾，也能抑制信號自身的對外輻射。
1.2、阻抗穩定與高信號完整性：特性阻抗可精確控制在45Ω或50Ω左右，從而最小化高速差分信號傳輸過程中的反射。
1.3、兼顧高密度與柔性：線徑通常為0.3～0.5mm，既滿足高密度布線需求，又具備良好柔韌性，適用于攝像頭模組、小型主板及折疊結構等緊湊空間。
1.4、支持更高傳輸帶寬：高質量的極細同軸線可承載10Gbps甚至更高的數據速率，為4K/8K圖像傳輸提供充足的帶寬保障。

二、EMI視角下的極細同軸線選型關鍵
2.1、屏蔽層結構：屏蔽性能直接決定EMI水平。建議選用編織層與箔包覆相結合的雙層屏蔽結構，覆蓋率不低于85%。同時，屏蔽層在模組端與主板端均需實現良好接地，以避免地環路引入干擾。
2.2、導體與介質材料：導體過細會增加信號損耗，過粗則影響柔韌性，需在性能與結構之間取得平衡。推薦采用FEP或PTFE等低損耗材料作為介質層，以降低高頻信號衰減。
2.3、阻抗匹配與長度控制：阻抗不匹配是EMI的常見誘因，會引起信號反射與輻射。線纜應與系統接口保持特性阻抗一致，多通道信號之間應進行長度匹配（控制 skew），防止時序錯亂。此外，應盡量縮短線纜長度以減小插入損耗。
2.4、連接器與端接設計：連接器是EMI防護的薄弱環節。應選用具備高屏蔽性能的微型連接器（如高速I-PEX系列），并確保屏蔽殼與地之間形成連續連接。焊接或壓接部位應盡量縮短，屏蔽層不可中斷，以防止信號泄漏。
2.5、布線與接地布局：線束應遠離電源、時鐘源及其他高頻噪聲區域；必要時可增設金屬屏蔽罩或地平面隔離層。對于高密度模組，可在信號入口處添加共模扼流器或吸波材料，以進一步抑制輻射。

三、典型應用場景：高速圖像采集模組的EMI挑戰

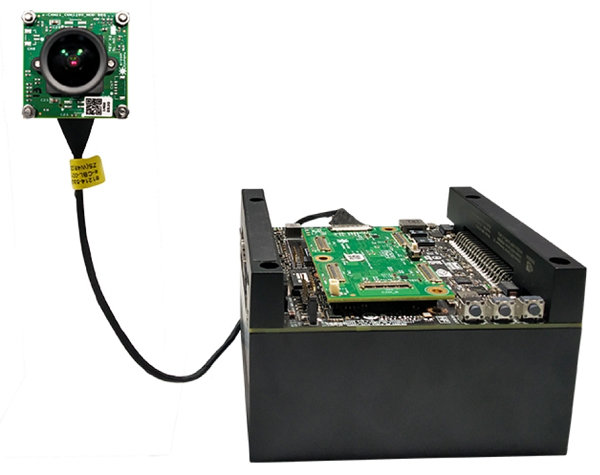

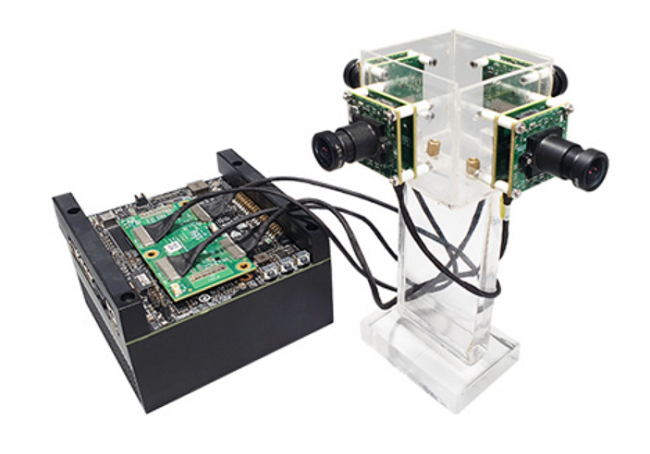

以工業視覺系統或智能相機為例，模組通常通過MIPI CSI或LVDS接口與主板通信。若采用普通柔性電路板（FPC），在高頻傳輸時容易產生串擾和外部輻射；而改用極細同軸線束后，每路信號均實現獨立屏蔽，可顯著降低EMI，同時維持信號波形穩定，提高系統EMC測試通過率。在4K/8K圖像采集、無人機相機以及智能駕駛感知模組等應用中，極細同軸線幾乎已成為高速圖像傳輸鏈路的標準配置。

四、設計優化建議總結

在實際工程中，要充分發揮極細同軸線在EMI控制方面的優勢，需在多個層面協同優化。首先，從材料與結構入手，優先選擇高覆蓋率屏蔽方案和低損耗介質，以降低外界干擾的耦合。其次，接口與端接設計應確保屏蔽連續性，最大限度減少信號反射與泄漏路徑。再次，布線應遠離高噪聲區域，并借助金屬屏蔽罩或地平面隔離強化物理防護。最后，還應綜合權衡線纜長度、匹配精度與信號帶寬之間的關系，確保系統在高速傳輸條件下仍具備良好的電磁兼容性。

極細同軸線在高速圖像采集模組中不僅提升了信號質量，更在EMI抑制方面發揮著關鍵作用。在實際設計中，需全面考量屏蔽結構、材料選型、阻抗控制、端接工藝及布線策略等要素。只有對這些環節進行系統優化，才能確保系統在高速運行狀態下仍能實現清晰的圖像采集與穩定的通信連接。
