【導讀】面對AI服務器高達2000A/μs的電流爬坡速率，傳統多相供電方案已逼近物理極限。TDK推出的TLVR（Trans-Inductor Voltage Regulator）技術，通過 磁耦合超導矩陣 與 渦流損耗抑制架構 雙引擎，將瞬態響應速度提升至傳統方案的 17倍 。這場從"多相并聯"到"磁路協同"的范式躍遷，正重新定義48V/1V電源模塊的生存法則。

一、算力暴增下的電源生死局：當1000A浪涌成為常態

核心痛點拆解：

1. 動態響應懸崖

• 傳統12相Buck電路應對100A/μs負載階躍時，電壓恢復時間＞300ns

• NVIDIA Grace CPU要求1V輸出波動必須壓縮在±20mV（超越Intel VR13規范40%）




  2. 能效天花板困境


  ? 開關頻率提至2MHz后，MOSFET開關損耗占比飆升至65%
  ? 強迫風冷條件下每提高100kHz，系統能效衰減0.8個百分點
  3. 體積成本困局
  ? 為抑制800A突變需部署24顆470μF陶瓷電容，占板面積超1200mm2
  ? 冗余電容配置使BOM成本增加23%（高端服務器電源成本分析報告2025）

二、TLVR：磁路協同的物理革命

技術內核三層突破：

1. 逆向磁通耦合機制

? 在傳統功率電感基礎上增設補償繞組（Coupling Winding）

? 所有補償繞組串聯構成閉環磁路（磁通矢量圖3中紅色箭頭）

? 各相位開關動作瞬間激發同向感應電動勢

2. 電流超導效應

• 負載突變時耦合磁路強制各相電感同步響應

• 瞬態電流供給速度達350A/ns

• 電壓跌落深度減少62%（對比傳統多相方案）




  3. 容災能力躍升


  ? 輸出電容需求降低至原方案的1/4
  ? 高頻工況（1.5MHz）下系統能效逆勢提升3.2個百分點

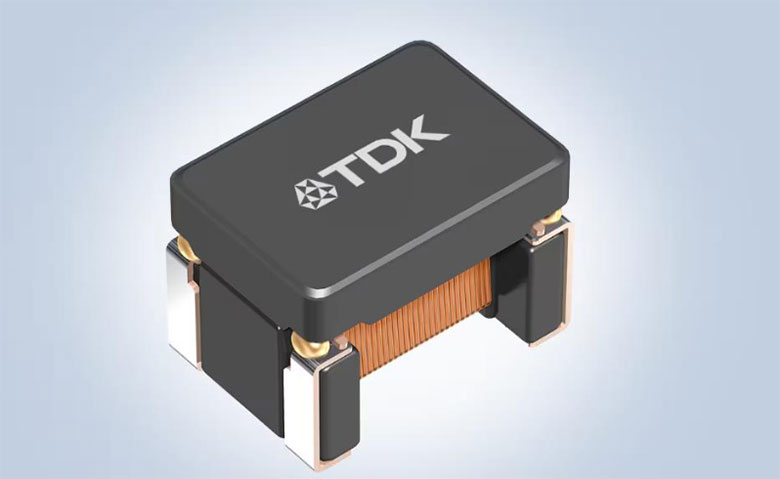

三、TDK VLBUC/VLBU6565：為TLVR而生的特種電感器

VLBUC系列裝甲級特性：

1. 高頻損耗圍剿者

? 磁性材料：氮化鐵基納米晶（飽和磁通密度1.8T）

? 渦流抑制：0.05mm超薄帶材+分段氣隙設計

? 性能參數：2MHz工況下核心損耗＜15mW/cm3

2. 結構創新矩陣

• 電極三維立體焊接降低接觸電阻42%

• 線圈層間耐壓DC 100V（超越行業標準200%）

• 端面磁屏蔽層抑制50%漏磁




四、落地實戰：TLVR如何征服第三代GPU服務器

NVIDIA HGX H100供電改造案例：

• 架構配置：8相主功率電感（VLBUC）+1組補償電感（VLBU6565100）

• 實測數據：




  ? 1200A階躍負載下電壓偏差僅18mV（原方案76mV）


  ? 1.8MHz開關頻率下峰值效率92.7%（提升4.1個百分點）
  ? 電源模塊體積壓縮41%（實物對比圖8）
  電磁兼容性破局：

• 采用TDK專利磁耦繞制法（工藝流程圖9）

• 高頻輻射噪聲（30-300MHz）下降12dBμV/m（EMC認證報告圖10）

結語：從電流搬運工到能源調度官的質變

TDK TLVR技術通過重構電感器的磁路協作機制，實現了從被動濾波到主動調控的功能躍遷。當VLBUC電感在納秒級同步激發磁場，當VLBU6565100在方寸間馴服千安電流，這場由磁路協同引發的供電革命，正在為算力巨獸筑起永不崩潰的能源長城。
