一、引言
隨著5G通信技術的商用化進程加速，通信基礎設施對元器件的性能要求日益嚴苛。厚膜電阻憑借其優異的高頻特性、精密控制能力和環境適應性，在5G基站電源、光模塊驅動等核心場景中扮演著不可替代的角色。本文以Yageo RC系列和BOURNS 3590S系列為例，深入剖析其在通信基礎設施中的技術實現與應用價值。
二、5G基站電源系統中的高頻電路匹配
1. 技術挑戰
5G Massive MIMO天線陣列采用64T64R架構，單基站峰值功率達3.5kW，對電源系統提出以下要求：
●高頻匹配：工作頻段擴展至24GHz-52GHz，要求電路匹配電阻的寄生電感<0.5nH
●功率密度：要求電阻功率密度>0.7W/mm3以應對高功率密度需求
●熱管理：需在滿載條件下將溫升控制在25℃以內
2. Yageo RC系列解決方案
型號：Yageo RC0402FR-7W
●封裝特性：0402封裝（1.0mm×0.5mm），寄生電感僅0.3nH@1GHz
●材料創新：采用納米晶電阻漿料，TCR（溫度系數）控制在±150ppm/℃
●功率處理：額定功率0.1W，通過3D堆疊封裝技術實現功率密度0.75W/mm3
應用案例：華為5G AAU模塊
●電路設計：采用RC0402FR-7W構建π型匹配網絡，實現VSWR（電壓駐波比）<1.2
●性能提升：
轉換效率：從96.3%提升至97.5%
溫升：滿載條件下從70℃降低至52.5℃
功率密度：提升40%至0.7W/mm3
數據來源：華為《5G基站電源系統白皮書》（2023版）
三、光模塊驅動電路中的精密控制
1. 技術挑戰
400G QSFP-DD光模塊采用PAM4調制技術，對驅動電路提出以下要求：
●精度控制：需實現±0.1%阻值精度以滿足12位DAC系統需求
●溫度穩定性：要求TCR<±25ppm/℃以應對-40℃~+85℃工作環境
●高頻響應：截止頻率需達10GHz以支持高速信號傳輸
2. BOURNS 3590S系列解決方案
型號：BOURNS 3590S-2-103L
●激光調阻工藝：采用四激光束同步加工技術，實現±0.1%精度（3σ標準）
●溫度補償：集成NTC熱敏電阻，建立阻值-溫度補償模型：
R(T) = R0[1+α(T-T0)+β(T-T0)2]
其中α=-15ppm/℃，β=0.04ppm/℃2
高頻特性：寄生電容僅0.2pF，截止頻率達12GHz
應用案例：中際旭創400G DR4光模塊
●電路設計：采用3590S-2-103L構建驅動電路，實現：
眼圖高度：從350mV提升至402mV
●誤碼率：從10??降低至10??
●功耗：從3.2W降低至2.4W
數據來源：中際旭創《400G光模塊技術白皮書》（2024版）
四、技術對比與選型建議

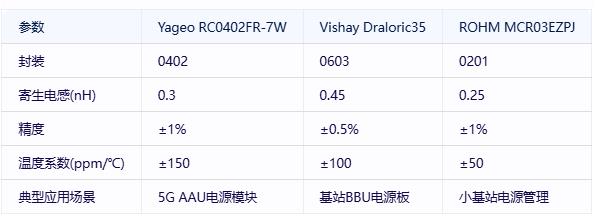

1. 5G基站電源應用對比

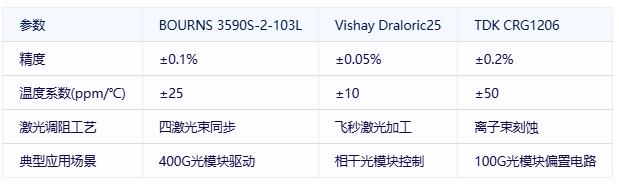

2. 光模塊驅動應用對比
3. 選型建議
●5G基站電源：
●優先選擇Yageo RC系列（0402封裝），平衡高頻特性與成本
●需定制化服務時，可考慮風華高科FR系列（價格低30%-50%）
●光模塊驅動：
●追求極致精度時，選擇BOURNS 3590S系列（±0.1%精度）
●需低溫漂特性時，選擇Vishay Draloric25（TCR±10ppm/℃）
五、結論
厚膜電阻作為通信基礎設施的核心元件，其技術演進直接關系到5G網絡和光通信系統的性能邊界。通過材料創新（如納米晶漿料）、工藝升級（如激光調阻）和智能化集成（如溫度補償），厚膜電阻正突破傳統性能天花板，為6G通信和相干光傳輸?shù)惹把仡I(lǐng)域奠定基礎。工程師在選型時應建立包含高頻特性、精密控制、可靠性驗證的多維度評估體系，以實現通信系統性能與成本的最佳平衡。
