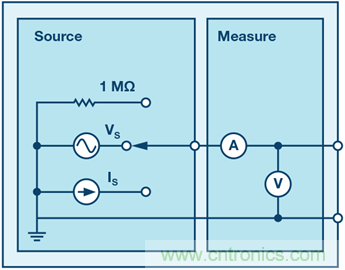

圖1. ADALM1000原理圖。



現在我們開始下一個實驗。



目標：



本實驗活動的目標是通過脈沖波形研究串聯RL電路的瞬態響應并了解時間常數的概念。



背景：



本實驗活動與我們的另一個實驗活動（活動4：RC電路的瞬態響應）類似，區別在于電容被電感取代。本實驗將向RL電路施加一個方波，以分析該電路的瞬態響應。RL電路對電路時間常數的影響由與之相關的脈沖寬度決定。



時間常數(τ)：RC或RL電路中發生某些電壓和電流變化所需的時間度量。一般而言，發生切換后經過的時間超過五倍時間常數(5τ)時，各電流和電壓已達到最終值，此過程亦稱為穩態響應。



一個RL電路的時間常數等于其等效電感除以等效電感兩端的戴維寧電阻。





脈沖就是電壓或電流從一個電平跳變到另一電平，然后又返回原來電平的過程。如果一個波形的高電平時間與其低電平時間相等，則稱之為方波。每個脈沖序列循環的長度稱為周期(T)。一個理想方波的脈沖寬度等于時間周期的一半。



方波的脈沖寬度和頻率之間的關系可表示為：





圖2. 串聯RL電路。



在RL電路中，電感兩端的電壓隨著時間推移而減小，而在RC電路中，電容兩端的電壓隨著時間推移而增大。因此，RL電路中的電流與RC電路中的電壓具有相同的形式：它們均根據1 – e–(^{t × R/L})以指數方式上升到最終值。



電感中電流的表達式為：





其中V表示t = 0時電路上施加的源電壓。該響應曲線呈遞增趨勢，如圖3所示。

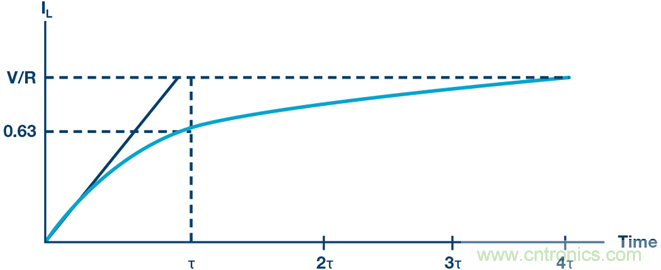

圖3. 串聯RL電路中電感電流增大。



（時間軸利用τ歸一化）



電感上的電流衰減表達式為：





其中：



I₀ 為t = 0時電感中儲存的初始電流。



L/R = τ為時間常數。



該響應曲線是一個衰減式指數曲線，如圖4所示。

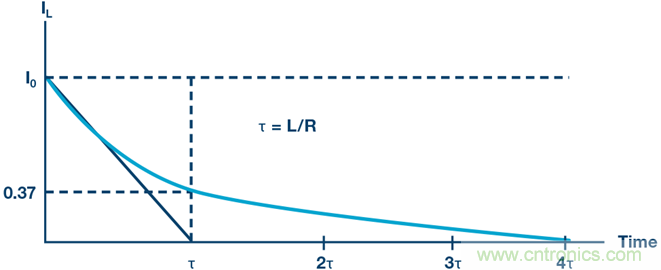

圖4. 串聯RL電路所用電感中的電流衰減。



利用ALM1000可以直接測量通過電感的電流（由驅動源提供的電流），因此我們將測量并比較電流和電阻兩端的輸出電壓。電阻波形應與電感電流相似，因為V^R = I × L^R。依據示波器上的波形，我們應能測量時間常數τ，它應該等于τ = L/R^TOTAL。



這里，R^TOTAL是總電阻，可以通過R^TOTAL = R電感+ R來計算。



"R電感"是測得的電感電阻值，其測量方法是在運行實驗之前將電感連接到歐姆表。



材料：



●     ADALM1000硬件模塊

●     一個電阻(220 Ω)

●     一個電感（20 mH（兩個10 mH串聯））



步驟：



1. 利用歐姆表測量電感和電阻組合的電阻RTOTAL。您可以使用ALM1000歐姆表工具進行測量。請注意，當連接串聯的L1和R1時，歐姆表工具測量相對于地的電阻。



2. 在無焊試驗板上搭建如圖5所示的電路，使用的元件為R1 = 220 Ω，L1 = 20 mH。打開ALICE示波器軟件。

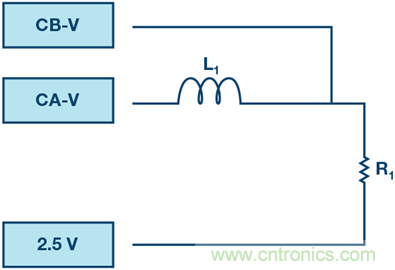

圖5. 實驗設置。

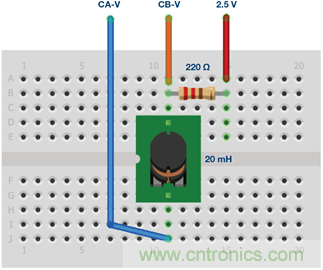

圖6. 試驗板連接。



3. 將通道A AWG最小值設為0.5 V，最大值設為4.5V，從而生成一個峰峰值為4 V，中心為2.5 V的方波，作為輸入電壓施加于電路。在AWG A模式下拉菜單中選擇SVMI模式。在AWG A波形下拉菜單中選擇方波。在AWG B模式下拉菜單中選擇高阻抗模式。用公式2計算施加的頻率，tp = 5τ。



4. 在ALICE曲線下拉菜單中選擇顯示CA-V、CA-I和CB-V。在觸發器下拉菜單中選擇CA-V和自動電平。調節時間基準，直到顯示屏方格上大約可顯示兩個周期的方波信號。

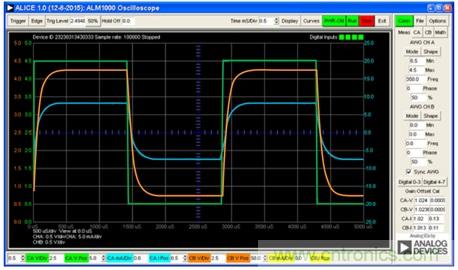

圖7. 示波器配置。



此配置使得示波器可以查看通道A上電路的輸入電壓和電感中的電流，以及通道B上電路的輸出電壓。請確保已勾選Sync AWG選擇器。



5. VR波形與IL(t)波形形狀相同。依據VR波形測量時間常數t，并將其與您從L/R_TOTAL計算出的時間常數進行比較（提示：找到對應于0.63 VR值的時間）。詳情參見"背景"部分。



6. 觀察電路響應并再次記錄tp =25τ和tp =0.5τ時的結果。



問題：



●     包括不同tp值的IL和VR圖：2τ、5τ和10τ。

●     電容儲存電荷。您認為電感儲存什么？簡短回答。



您可以在學子專區博客上找到問題答案。



注釋



與所有ALM實驗室一樣，當涉及與ALM1000連接器的連接和配置硬件時，我們使用以下術語。綠色陰影矩形表示與ADALM1000模擬I/O連接器的連接。模擬I/O通道引腳被稱為CA和CB。當配置為驅動電壓/測量電流時，添加-V，例如CA-V；當配置為驅動電流/測量電壓時，添加-I，例如CA-I。當通道配置為高阻態模式以僅測量電壓時，添加-H，例如CA-H。



示波器跡線同樣按照通道和電壓/電流來指稱，例如：CA-V和CB-V指電壓波形，CA-I和CB-I指電流波形。



對于本文示例，我們使用的是ALICE 1.1版軟件。



文件：alice-desktop-1.1-setup.zip。請點擊此處下載。



ALICE桌面軟件提供如下功能：



●     雙通道示波器，用于時域顯示和電壓/電流波形分析。

●     雙通道任意波形發生器(AWG)控制。

●     X和Y顯示，用于繪制捕捉的電壓/電流與電壓/電流數據，以及電壓波形直方圖。

●     雙通道頻譜分析儀，用于頻域顯示和電壓波形分析。

●     波特圖繪圖儀和內置掃描發生器的網絡分析儀。

●     阻抗分析儀，用于分析復雜RLC網絡，以及用作RLC儀和矢量電壓表。

●     一個直流歐姆表相對于已知外部電阻或已知內部50 Ω電阻測量未知電阻。

●     使用ADALP2000模擬器件套件中的AD584精密2.5 V基準電壓源進行電路板自校準。

●     ALICE M1K 電壓表。

●     ALICE M1K 表源。

●     ALICE M1K 桌面工具。



欲了解更多信息，請點擊 此處。



注：需要將ADALM1000連接到您的PC才能使用該軟件。

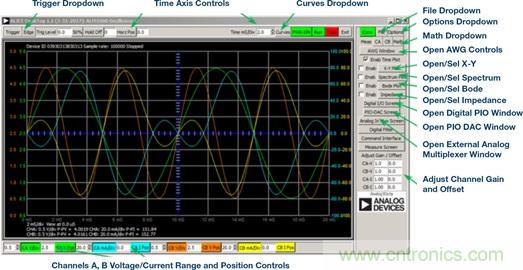

圖8. ALICE桌面1.1菜單。
